概述

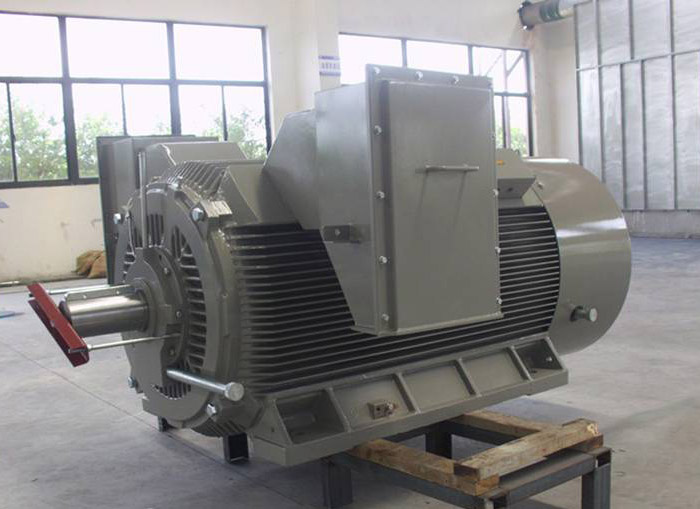

　　Y2系列（H355-560）鼠籠型三相異步電動機，是我公司吸取國內外同類電機之優點并采用新材料、新工藝而成的新產品，該系列電機具有外形設計美觀、力能指標高、可靠性強、體積小、重量輕、振動小、噪聲低、高效節能等特點，是YKK系列高壓電機理想的升級換代產品，其安裝尺寸及功率等級均符合IEC72、JB/T10444-2004標準。

　　本系列電動機的各部分機械尺寸、公差符合國家標準GB/T1800~GB/T1844《極限與配合》和國家標準化委員會ISO標準。

　　本系列電動機的外殼防護等級根據GB/T4942.1-2001《旋轉電機外殼防護分級（IP代碼）》為IP55。如果用戶要求其他防護等級可另行協商。

　　本系列電動機的冷卻方法根據GB/T1993-1993和IEC60034-5《旋轉電機 冷卻方法的標準為IC411。如果用戶要求其他冷卻方法可另外協商。

　　本系列電動機基本安裝方法為臥式帶底腳（IMB3）結構，符合GB/T997-2003和IEC60034-7《旋轉電機結構及安裝型式（IM代號）》的規定。

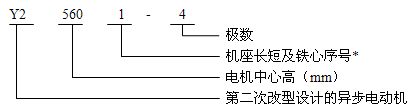

電動機型號說明

結構說明

　　機座采用平行垂直的散熱筋結構，通風結構采用兩套獨立的冷卻風格，電機外部的空氣在外風扇的作用下吹過散熱筋，同時機座內有四條通風道，通過內風扇、轉子沖片上的軸向通風口形成內風路，有效的提高了散熱效果。2極電機外風扇采用單向軸流式風扇，所以旋轉方向不得任意選定，4~8極電機采用雙向旋轉徑向離心式風扇，其旋轉方向可以任意選定。

　　轉子采用鼠籠銅條結構或鑄造結構，經過高精度動平衡，電機運轉平衡，振動小。

　　滾動軸承采用三軸承結構，軸伸端設一球一柱兩個軸承，非軸伸端設柱軸承，柱軸承承載徑向負荷，球軸承起定位作用，防止軸向串動，并承受一定的軸向力。

　　主出線盒設計在機座的頂部，可以滿足左右出線的需要，也可根據用戶需要放在45°位置。

用途

　　電動機可用于驅動各種通用機械如壓縮機、水泵、破碎機、切削機床、運輸機械及其他機械設備，在礦山、機械、冶金、石油、化工、電站等各種工礦企業中作原動機用。用以傳動鼓風機、磨煤機、軋鋼機、卷揚機的電動機應在訂貨時提供有關的技術資料，并要簽訂技術協議，作為電機特殊設計的依據，以確保電動機的可靠運行。

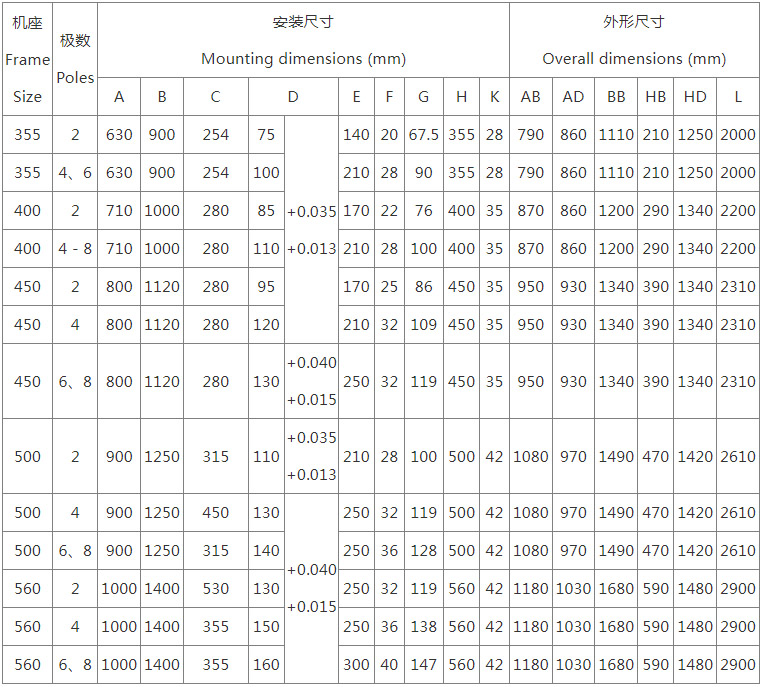

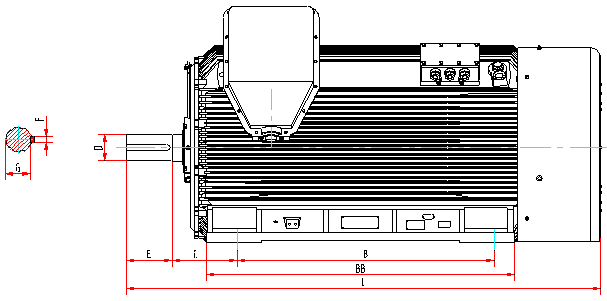

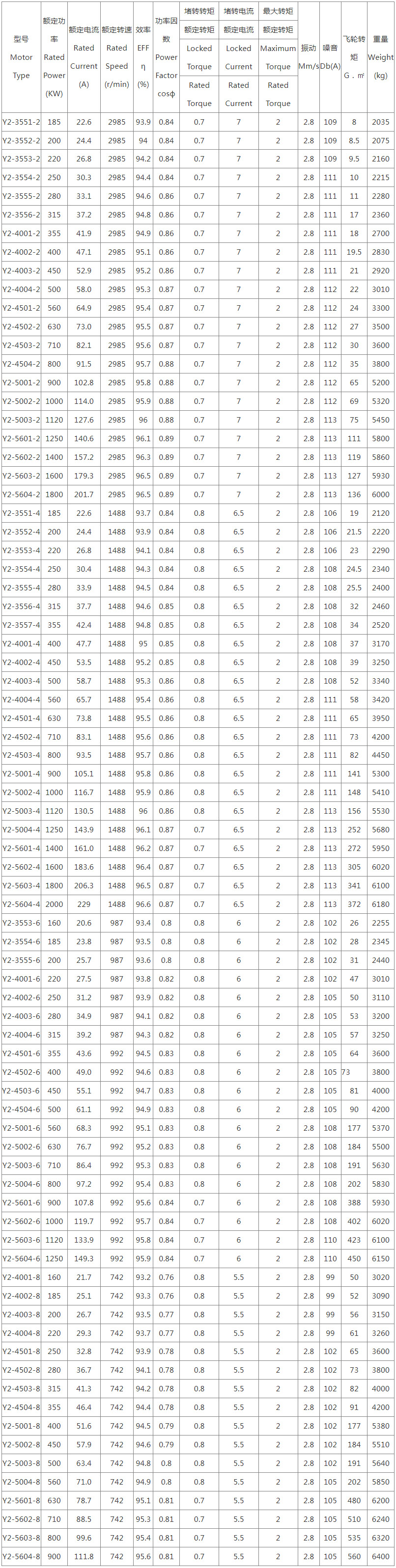

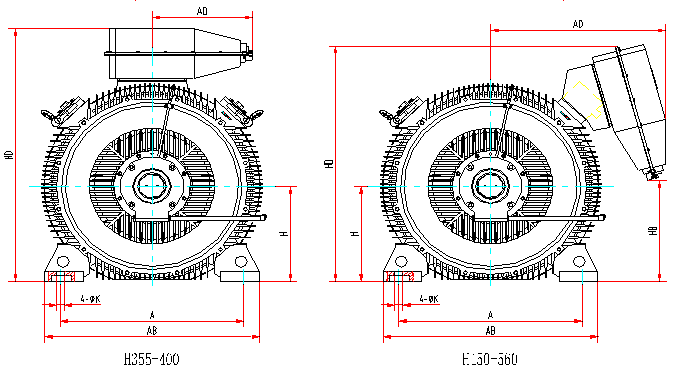

技術參數 TECHNICAL SPECIFICATIONS

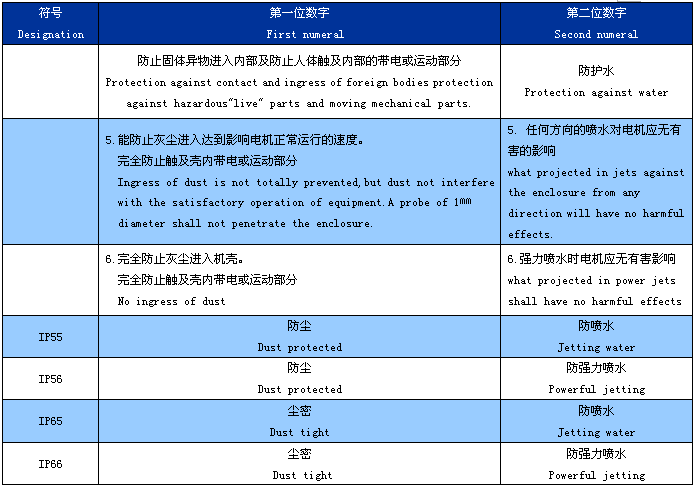

防護等級 DEGREES OF PROTECTION (IEC600034-5)
